답글을 달다보니 좀 상세히 여러분이 아시면 좋겠다는 생각이 들어 정리해봅니다.
MC 카트릿지를 사용하신다면 반드시 격어야 할 부분이지요.
mc phono 입력 포노이큐 앰프도 내부에 승압부분을 가지고 있으니까요.
승압...Stepup...
말그대로 보자면 전압을 높인다?...입니다.
왜? 전압을 높일까요?
포노이큐 입력 범위보다 대부분의 MC카트릿지의 전압출력이 낮아서 소리가 작고 제대로 증폭되지 않아서 입니다.
그런데 이제는 생각을 좀 바꿔보시면 좋습니다.^^
카트릿지란 일종의 발전기 입니다.
움직이는 물리적인 양을 전기로 바꾼것이지요.
MC카트릿지는 mm에 비해선 코일이 몇바퀴 안감기고 그대신 자석이 엄청나게 세게 구성되어서 출력 전압이 mm카트릿지에 비해서 대략 10배나 40배정도 낮습니다.
그런데!!!
전압이 낮으나... 출력 전류는 무지무지 큽니다.!!!
그러나 포노 이큐 앰프는 전압입력 및 증폭형이고 전류를 입력받아 증폭하는 앰프는 거의거의 없습니다.

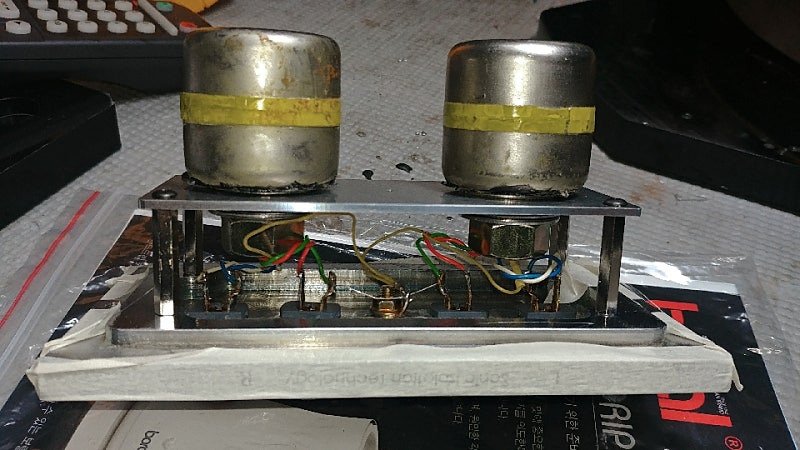

그래서 승압(昇壓)트랜스를 사용하는데...
이개념을 승압이 아니라 트랜스의 원래개념인 전류 를 전압으로 바꾸는 컨버터로 보자는 거지요.
생각바꾸기~^^*
트랜스는 1차코일과 2차코일의 감는 비율로 전압과 전류 가 서로 바뀌게 되는 장치입니다.
1차코일이 적게 감기고 2차코일이 많은 비율로 감기면 주로 전류가 전압으로 바뀌게 됩니다.
이걸 이용한것이 승압트랜스입니다.
전압을 올리는 승압이 아니라 전류 to 전압 컨버터이지요.
누군가 승압이라는 이름을 달면서 헷갈리???긴 합니다^^
승압(증폭)은 헤드 앰프의 개념이라고 봐야지요.
자 이제 전류 to 전압 컨버터로 생각을 바꾸시면...
음악신호가 대부분이 전류신호이니 포노이큐를 위해서 이를 전압신호로 바꾸어 주어야 합니다.
저임피던스 카트릿지 일수록 코일이 적게 감기고 출력전압은 낮고 출력전류가 더 커집니다.
이 큰 음악신호 전류를 전압으로 컨버팅하면...
음악신호가 포노이큐로 증폭하기 좋은 전압신호로 바뀌어서 좋은 소리로서 결과를 보여 줄 것입니다.
(요즘은 카트릿지가 매우 강한 자석을 채용하면서 출력전류 전압이 좀더 높아진 경우도 있습니다.)
자 그럼 헤드앰프에 대해서 ...
헤드 앰프는 말그대로 전압 증폭기로서 카트릿지에서 나오는 전류는 전혀 증폭을 못하고 그나마 몇바퀴 안감긴 코일덕에 나오는 아주 미세전압을 입력받아 증폭을 합니다.
대부분의 음악신호인 전류는 다 버리지요..
코일이 점점 많이 감긴 중출력 중임피던스 카트릿지는 코일 감긴수 만큼 전압도 높아지니
음악신호가 전류도 크지만 전압도 제법 커집니다.
물론 헤드 앰프는 이 전류도 다버리지만 그나마 전압이 높아진 상태라 증폭해도 저임피던스 보다 좋은 소리를 내게 됩니다.
헤드 앰프가 이론적으로야 미세전압도 증폭하지만 미세 전압일수록 다이나믹도 떨어지고 S/N비도 떨어지고 기타등등 ...
승압?(컨버팅)트랜스는 트랜스 비율이 커질수록 대역폭도 좁아지고 고역으로 갈수록 파형의 트랜스 왜곡이 심해집니다.
중임피던스 중고임피던스 카트릿지는 잘설계된 승압앰프 헤드앰프가 더 좋게 들리는 경우가 많지요^^
좋은 음반 좋은 소리로 들으세요^^*
***다음엔 승압(MC컨버팅)트랜스 배선 방법에 따른 음질 변화를 검토해보자구요.
배선방법만 바꾸면... 카트릿지 고급화한정도의 차이가 납니다^^
