들어가며...

네트워크를 이용한 스트리밍 재생에서, 불가피하게 여러 개의 LAN 케이블이 사용됩니다.



사용되는 LAN 케이블 모두가 Onekey  제품일 때에, 최고 품질의 High-End Sound가 재생되는 것이 Onekey의 LAN 케이블 제작의 목표이었는데, 이제 실현된 것 같습니다.



최적의 포지셔닝으로 드림 팀을 구성합니다.



1. Onekey는 rj45 단자에 대해 각기 다른 접지 방식으로 3종류의 LAN 케이블 분류해서 제작합니다.  UTP CABLE, STP CABLE, 별도 접지가 있는 STP CABLE 입니다.



① UTP CABLE

접지가 되지 않은,

벽체, 통신사 모뎀, 일반적인 무접지 허브, AP 기기들간의 연결에 사용합니다.



② STP CABLE

스트리밍 기기는 거의 대부분이 rj45단자와 기기 샤시로 접지가 됩니다. 대개의 경우, 허브에서 스트리밍 기기를 연결하는데, 허브가 샷시 접지가 되어 있으면 (예: 오렌더 NH10, Melco), 일반적인 STP 케이블을 사용합니다.



무접지 허브에서 스트리밍 기기를 연결하거나, 공유기에서 스트리밍 기기로 연결할 경우는 rj45의 한쪽 단자는 무접지 인 것이 좋습니다.

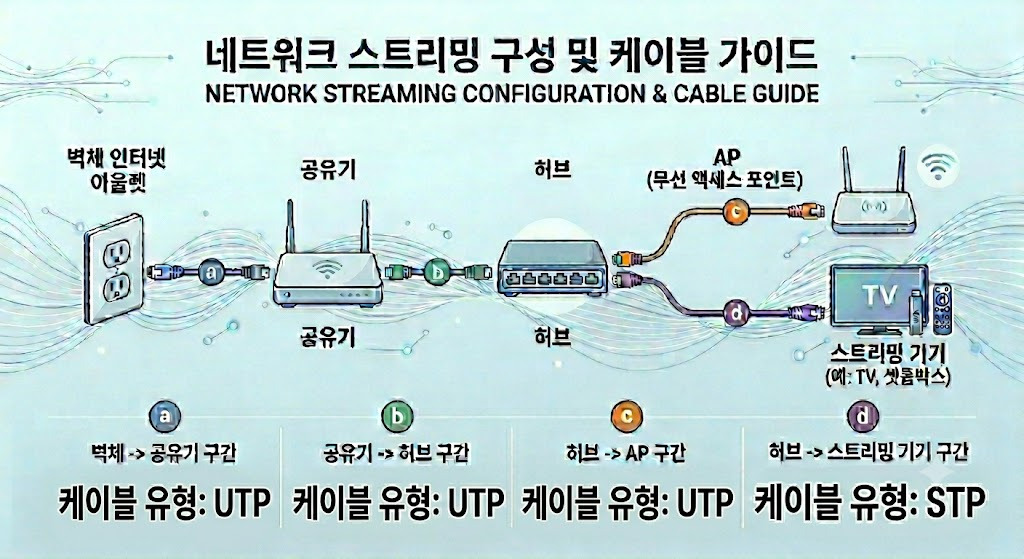

간단한 기본 구성의 네트워크 시스템에서의 케이블링 FM 1

간단한 기본 구성의 네트워크 시스템에서의 케이블링 FM 2



③ 별도 접지가 있는 STP

케이블 내부는 포일 실드와 메탈 브레이드 실드가 들어가 있지만, rj45 단자에 연결을 하지 않고 별도의 접지선을 사용하는 케이블입니다. 생각나는 제품은 페이버스 케이블, 아틀라스 케이블이 있습니다.





2. Onekey의 각기 다른 접지 방식을 가진 케이블들을 최적의 위치에 포지션하여 드림 팀을 구축합니다.



① Onekey의 STP CABLE (Heracles, Calliope, Musai 등등)

스트리밍 기기와의 연결인 최종단에 사용합니다. Onekey의 STP케이블의 능력은 최종단에서 발휘됩니다.



☞ 손흥민 선수의 최적의 포지셔닝이 최전방 공격수이지, 수비형 미드필더가 아닌 것과 같습니다.



② Onekey의 별도 접지가 있는 STP CABLE (Achilles, Apollo)

모든 구간에서 사용이 가능합니다. Onekey STP 케이블을 최종단에 사용하고 나머지 경로에 사용하는 것이 좋습니다.



최종단에 Onekey STP 케이블을 사용하지 않으면, 최종단에서도 다른 회사의 명성있는 케이블보다 더 나은 능력을 발휘합니다.



위의 다이어그램에서 'UTP 사용' 으로 되어 있는 구간에서 사용되면, Promethes보다 더 좋은 품질을 보여줍니다.



☞ MLB 야구 선수인 오타니의 능력처럼 공격, 수비 능력을 고루 갖추어서 모든 경로에서 뛰어난 성능을 보여줍니다.



③ Onekey의 UTP CABLE : Prometheus, Aprodite

벽체 - 공유기, 통신사 모뎀 - 공유기, 공유기 - 허브, 허브 - AP의 구간 등의 네트워크 앞 경로에 사용합니다.

이  경로들에서 Onekey STP 케이블인 Musai (가격이 5배 이상), Athena (가격이 9배이상)와 경쟁하면 Prometheus가 비교 우위에 있습니다. 앞 경로에 STP 케이블이 사용되면, 그 케이블의 능력이 반쪽이 됩니다.



☞ 최종단에서 사용해도 되지만, 김민재선수의 최적의 포지셔닝이 중앙 수비수이지, 공격형 윙어가 아닌 것과 같아서 최적의 포지셔닝은 경로의 앞단 입니다.



Conclusion

위의 다이어그램에서 Onekey Cable이 모두 사용된다면, 다음과 같은 구성을 추천합니다.

ⓐ 구간에 'UTP 케이블 Promethes'

ⓑ 구간에 '접지 별도 STP 케이블 Apollo'

ⓒ 구간에 '접지 별도 STP 케이블 Achilles'

ⓓ 구간에 'STP 케이블 Heracles 혹은 Calliope'



추천 드리는 rj45 단자 방식을 참조하셔서, 본인이 사용하는 시스템에 대해서 케이블링의 해법을 잘 찾으시기를 기원합니다.





※ Onkey LAN Cable Line-Up

- Base Block 'UTP'

Prometheus - AWG24 Copper 단심선, UTP CAT.7, Default 1미터

- Block 1 (珍珠)

Achillis - AWG24 Copper 단심선, 별도 접지가 있는 STP CAT.7, Default 1미터

Hereacles - AWG27 Copper 연심선, STP CAT.7,  Default 1미터

- Block 2 (至寶)

Apollo - AWG23 Copper 단심선, 별도 접지가 있는STP CAT.7, Default 1미터

Calliope - AWG27 Copper 연심선, STP CAT.7, Default 1미터

​- Block 2.5 (無價之寶)

Musa - AWG24 Copper 단심선, STP CAT.7, Default 1미터

​Musai - AWG27 Copper 연심선,STP CAT.7, Default 1미터

- ​Block 3 (驚天動地)

The Key - AWG23 Copper 단심선, STP CAT.7, Default 1미터

Athena - AWG27 Copper 연심선, STP CAT.7, Default 1미터

​- Block 4 (天)

The One - AWG23 Copper 단심선, STP CAT.7, Default 1미터

Zeus - AWG26Copper 연심선, STP CAT.7, Default 1미터

​- Block 5 (天外天)

The One Key - AWG23 Copper 단심선, STP CAT.7, Default 1미터

Olympos - AWG26 Copper 연심선, STP CAT.7, Default 1미터

​

- 3미터 이상 Long Distance

Base Block 'UTP'

Aprodite - AWG24 Copper 단심선, UTP CAT.7, Default 5미터

Block 2 (至寶)

Apollon - AWG23 Copper 단심선, 별도 접지가 있는 STP CAT.7, Default 5미터

​Block 3 (驚天動地)

Artemis - AWG23 Copper 단심선, 별도 접지가 있는 STP CAT.7, Default 5미터

Block 4 (天)

Hera - AWG23 Copper 단심선, 별도 접지가 있는 STP CAT.7, Default 5미터
