턴테이블 설계의 정수를 맛보다



시간이 멈춘 듯한 정적

어쿠스틱 시그니처 Tornado NEO



턴테이블, 톤암, 카트리지는 오디오 중에서도 가장 높은 수준의 아날로그 기술을 필요로 하는 분야입니다. 이 때문에 독일, 일본, 스위스처럼 정밀 기술이 발달한 국가에서 뛰어난 턴테이블이 많이 출시되는데요. 그 중에서도 독일은 아날로그 왕국이라고 할 수 있다. 이번 시간엔 독일을 대표하는 턴테이블 브랜드 어쿠스틱 시그니처는 Tornado NEO에 대해 리뷰해보았습니다.

https://youtu.be/1VjNK0K3fho



0:00 어쿠스틱 시그니처

1:16 Tornado NEO 디자인

3:12 AVC 설계

4:53 DTD 설계

6:24 CLD 설계

9:46 톤암 및 카트리지

12:48 에바 캐시디 – Fields of gold

14:07 덱스터 고든 – Cheese cake

15:27 게리 카 - Adagio in G minor

16:48 청음평

21:02 총평

​

​



※ 테스트 시스템

​

- 턴테이블 : 어쿠스틱 시그니처 Tornado NEO

- 카트리지 : 어쿠스틱 시그니처 MCX2

- 포노앰프 : 서덜랜드 PhD

- 프리앰프 : 클라세 CP-800MKII

- 파워앰프 : 패스랩스 XA60.5

- 스피커 : 락포트 테크놀로지스 Atria

​

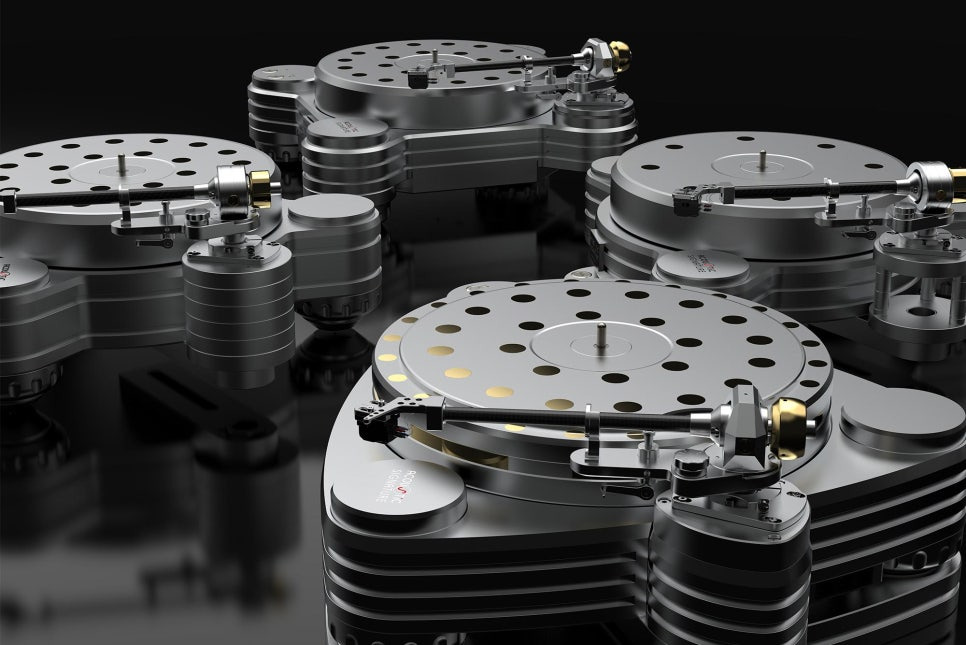

▲ 히스토리

- 1996년 독일에서 설립

- 턴테이블로 시작해 톤암, 카트리지로 라인업 확장

- 현재 28명의 숙련된 직원 및 정밀 CNC, CAD 시스템 보유

​

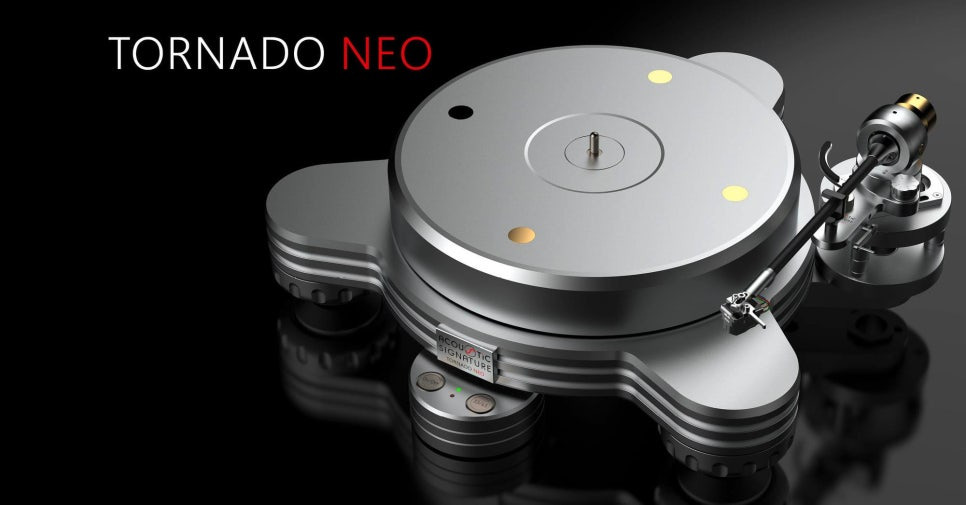

▲ Tornado NEO

​

※ 개요

- 알루미늄 바디에 알루미늄 플래터(종전보다 30% 커짐)

- 3점지지 방식 : 높이 조절 가능

- 구동 방식 : 벨트 드라이브

- 전원 : 독립 전원부

- 컨트롤러 : 33 1/3, 45RPM 지원

- 톤암 : TA-2000NEO

- 카트리지 : MCX2

​

​

※ AVC(Automatic Vibration Control, 자동 진동 제어)

- AC 모터를 실시간으로 측정

- 모터 신호에 대한 위상 변화 오차 측정, 실시간으로 보정

-> 진동을 대폭 감소

- AVC 레벨은 모터 수에 따라 레벨 1, 2, 3

​

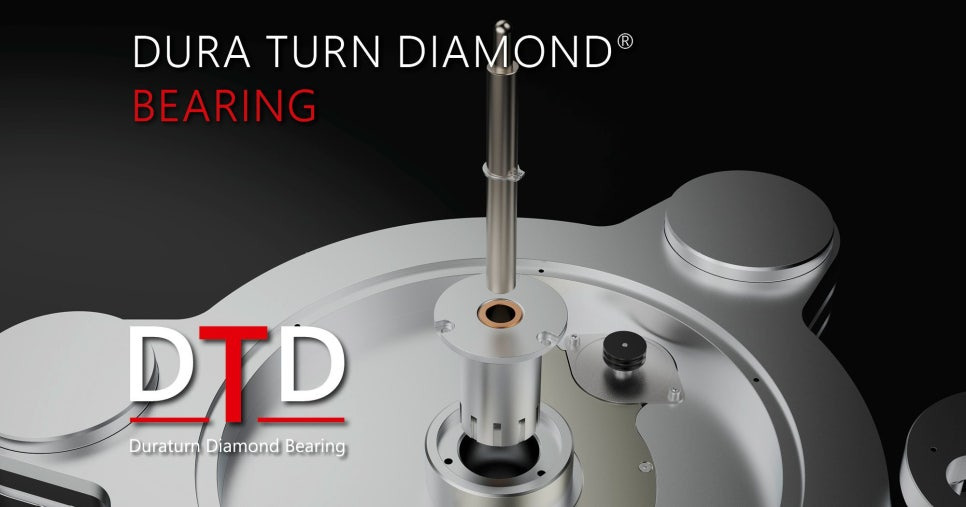

※ DTD(Dura Turn Diamond Bearing)

- 플래터에 스핀들과 베어링을 결합시킬 경우 최악

- 역 베어링이 대안이지만 이는 플래터 축과 엘피가 더 근접

-> 이에 대한 완벽한 대안이 DTD 베어링

- 오일 주유, 유지 관리가 전혀 필요 없음

​

※ CLD(Contstraint Layer Damping)

- 댐핑 능력이 없는 재료 사이에 댐팽 소재를 샌드위치 배치

- 케프, 매지코 등 스피커 인클로저 설계에 사용

- 어쿠스틱 시그니처는 알루미늄 합금 플래터에 황동 사일런서 투입

- Tornado NEO엔 네 개 투입(플래그십 Invictus NEO엔 56개)
