오디오 컨버터 프리



Meridian M2 액티브 스피커, 101/B Pre 앰프를 사용하는 원키 모니터링 시스템에서 카세트데크 출력과 포노앰프를 통과한 신호의 게인이 작아서 볼륨을 거의 Full 로 해야 들을만 합니다. "재생품질을 해치지 않으면서 간단한 방법으로 출력 Gain을 올리면 좋겠다."는 생각을 하고 있었는데, 이 제품이 눈에 들어와서 구입했습니다.



이 제품을 소스에서 프리 사이에 연결하고 재생했더니, Full 볼륨보다 적은 볼륨에서 들을만 해졌습니다. 이로써 구매의 소기목적이 달성되었습니다.

☞ 접지를 안하니 험이 많이 났습니다. 저는 오디오 컨버터의 접지를 포노 앰프의 접지단에 연결하였습니다.



그런데, 전혀 예상하지 못한 결과가 동반되는군요. 재생품질이 많이 좋아져서 놀랐습니다.



프리의 볼륨 레벨이 신경 쓰이시는 분이나, 비교적 중저가의 시스템에서 '재생품질 레벨 업'을 생각하시는 분들을 위한 좋은 아이템입니다.





제작자의 설명입니다.

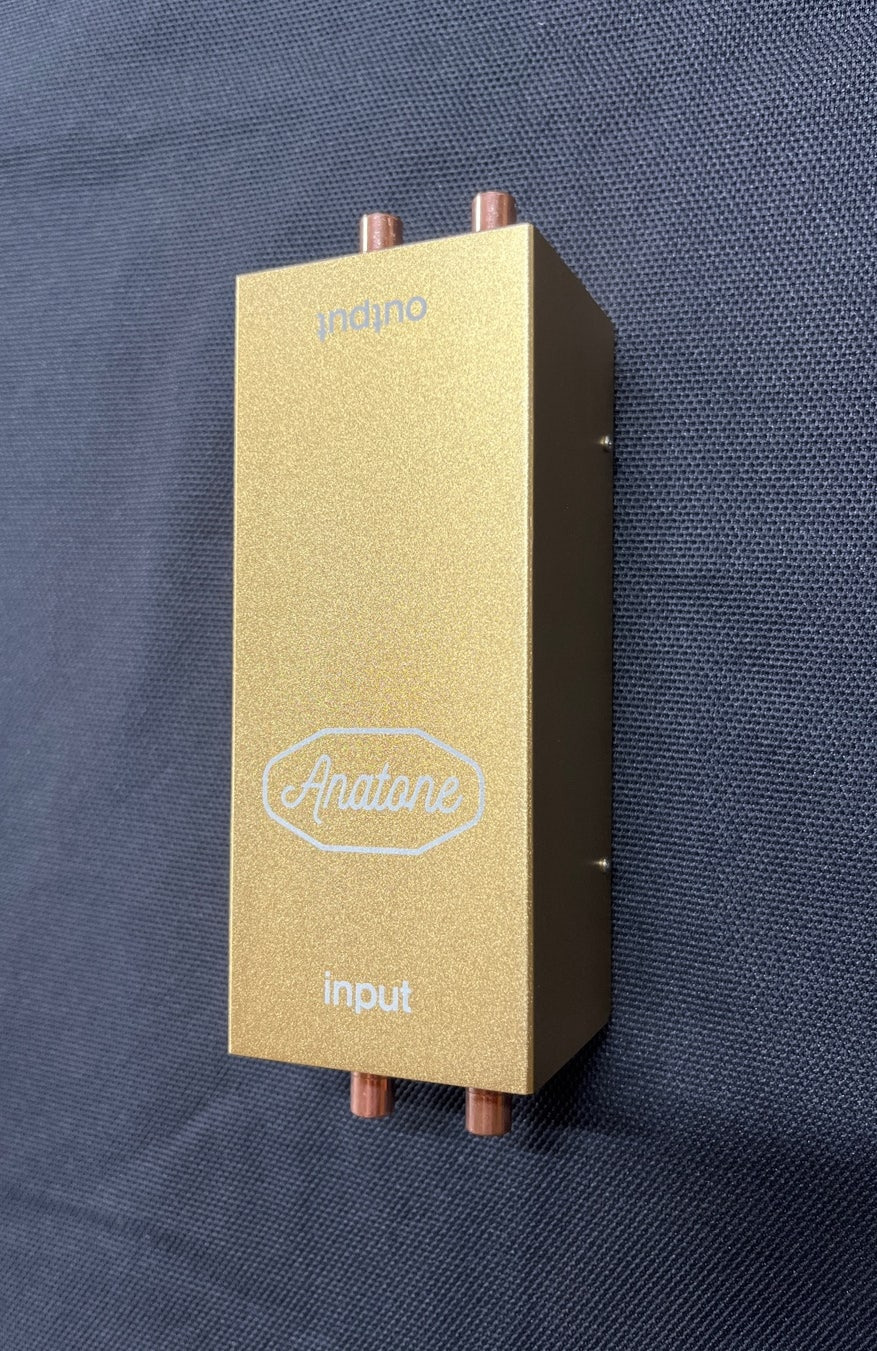

오디오컨버터 프리앰프는 신호라인에 연결하여 사용하는 임피던스 매칭장치입니다.



전원이 필요없는 순수한 아나로그신호 라인용 컨버터이고, 이 장치를 기획하고 만들기까지 시간이 오래걸렸습니다.

​

내부구조는 간단하지만 주파수특성이 아주 중요하고,



1) 전원리플이나 노이즈를 차단해주는 기능

신호라인 그라운드와 전원라인 그라운드가 통합되어진 구조에서는 그라운드를 통한 루프 노이즈나 전원 노이즈등이 신호라인의 그라운드를 따라서 이동하는 경우가 있는데, 이를 차단하기위한 목적으로 트랜스의 원리를 이용하여 1차 입력라인과 2차 출력라인의 그라운드를 분리하여 2차측으로 유입되어지는 노이즈를 차단하여 맑고 투명한 사운드를 만들어줍니다.



2) 권선비에 의한 증폭기능으로

신호라인의 레벨이 1.5배이상 증가하면서 스피커구동력이 높아지고 파워풀해지며 깨끗한 사운드가 됩니다.



3) 신호가 맑고 깨긋해짐으로 오래 들어도 피곤하지 않은 기분 좋은 사운드를 만들어 드릴 것입니다. 음폭이 넓어지고 섬세한 소리까지 표현해주는 아나로그 장치가 될 것입니다.



4) 자동차에서 전원노이즈나 퍽노이즈등으로 해결이 안되어서 고민중 이신분들

​

아래와 같이 사용해보시면 진가를 아실수 있을 것입니다.



A) 컴퓨터의 사운드 출력단자와 오디오 시스템의 중간에 연결하는 방법



B) dsp&dap의 음성출력 단자에 연결하는방법



C) 파워앰프의 입력라인에 연결하는방법



어느 방법으로 사용하여도 확실한 효과를 내줄 것이고

연결하기 전과 연결하고난 후를 비교해보시면 가장 확실하겠지요.

​

어찌 생각해보면,가장 간단하면서도 확실한 프리앰프가 아닐까도 생각해봅니다.





https://cafe.naver.com/6dbaudio/1759

오디오 트랜스프리의 응용







내부에 사용되어지는 트랜스구조도입니다.

현재 그림은 입력1 출력이2 이지만, 반대로 연결하면 입력이2 출력이1이 되는구조입니다.



입력과 출력 임피던스를 높게 잡은 이유는 주파수 특성 때문입니다.

차원이 다른 시원한 소리를 만들기 위해서 여러가지로 부단하게 실험하고 다듬어가면서 청음해본 결과와 오실로스코프로 20~20Khz가 +/- 1.5db정도의 범위안에 들도록 여러 날동안 시행착오를 겪어가면서 노력해서 만든 오디오트랜스입니다.



아나톤오디오는 다른 트랜스들 신경 쓰지않습니다.

현대에 이르러 우리의 오디오 환경에 맞는 트랜스를 만들어 사용하면 되는 것이지

빈티지가 어떻고 메이커가 어떻고 이런 것까지 신경 쓰다보면 아무것도....





프리앰프는 내부임피던스가 높아서 케이스 접지가 반드시필요합니다.

본체에도 케이스 접지용 단자를 만들어 포함하도록 하겠읍니다.

반드시 앰프의 샤시에 접지하여 사용하시기바랍니다.

접지를 하지않고사용하시면 볼륨레벨이 낮을 경우는 문제가 안 될 수도 있으나 볼륨레벨을 높여가면 부붕웅하는 노이즈가 고정적으로 발생하게 됩니다. 또한 뒷 쪽으로 파워앰프등의 케이스에 접지시키는 것이 어려울 경우엔 앞부분에 접지하셔도 됩니다만 가능하다면 뒷 부분에 접지하시기 바랍니다.
